曲線滾輪

2017/1/3 15:04:01

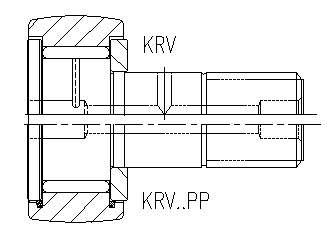

·曲線滾輪的螺栓作滾道的部位是經過淬火的。為避免應力集中，滾輪的厚壁外圈外表面為弧面形。

·曲線滾輪有帶單、雙密封圈、不帶密封圈、帶密封環的各種規格的型號。帶密封圈存儲潤滑脂空間大、提供長久性潤滑，并延長潤滑間隔。密封圈材質為N220或聚四氟乙烯，其運轉溫度范圍分別為-30°C至+100°C或-30°C至+180°C

·密裝式的曲線滾輪它可承受較重的載荷但轉速較低，且必須經常再潤滑。

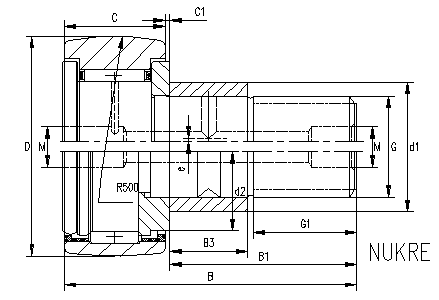

·全部型號的曲線滾輪都可帶偏心套供應。且可以通過螺栓端面的凹槽調節。在偏心套端面標記NF處表示偏心套的最高點。再潤滑可以經由螺栓兩端進行。

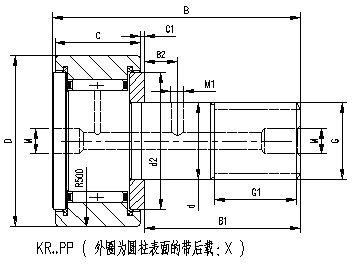

外徑 Outside Diameter	軸承型號與近似重量注1 Bearing Designation and mass approx				外形尺寸 Borndary Dimensions
外徑 Outside Diameter	無偏心罩殼Without Eccentric Collar	重量 Mass	帶偏心罩殼 With Ecctric Coollar	重量 Mass	D	d	C	B	B1	B2	G	G1	M	M1	C1	d2
mm	無偏心罩殼Without Eccentric Collar	g	帶偏心罩殼 With Ecctric Coollar	g	mm
16	KR 16	18	KRE 16	20	16	6	11	28	16	--	M6	8	4 5)	--	0.6	12
	KR 16 PP	18	KRE 16 PP	20	16	6	11	28	16	--	M6	8	4 5)	--	0.6	12

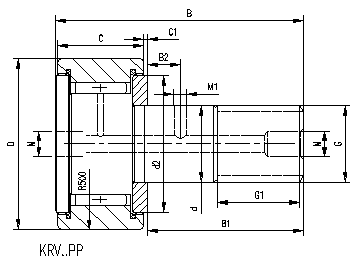

	KRV 16	20	KRVE 16	22	16	6	11	28	16	--	M6	8	4 5)	--	0.6	12
	KRV 16 PP	20	KRVE 16 PP	22	16	6	11	28	16	--	M6	8	4 5)	--	0.6	12
19	KR 19	28	KRE 19	31.2	19	8	11	32	20	--	M8	10	4 5)	--	0.6	14
	KR 19 PP	28	KRE 19 PP	31.2	19	8	11	32	20	--	M8	10	4 5)	--	0.6	14
	KRV 19	32	KRVE 19	35.2	19	8	11	32	20	--	M8	10	4 5)	--	0.6	14
	KRV 19 PP	32	KRVE 19 PP	35.2	19	8	11	32	20	--	M8	10	4 5)	--	0.6	14
22	KR 22	44	KRE 22	48.3	22	10	12	36	23	--	M10×1	12	4	--	0.6	17
	KR 22 PP	44	KRE 22 PP	48.3	22	10	12	36	23	--	M10×1	12	4	--	0.6	17
	KRV 22	45	KRVE 22	49.3	22	10	12	36	23	--	M10×1	12	4	--	0.6	17
	KRV 22 PP	45	KRVE 22 PP	49.3	22	10	12	36	23	--	M10×1	12	4	--	0.6	17
26	KR 26	58	KRE 26	62.3	26	10	12	36	23	--	M10×1	12	4	--	0.6	17
	KR 26 PP	58	KRE 26 PP	62.3	26	10	12	36	23	--	M10×1	12	4	--	0.6	17
	KRV 26	61	KRVE 26	65.3	26	10	12	36	23	--	M10×1	12	4	--	0.6	17
	KRV 26 PP	61	KRVE 26 PP	65.3	26	10	12	36	23	--	M10×1	12	4	--	0.6	17
30	KR 30	87	KRE 30	92.5	30	12	14	40	25	6	M12×1.5	13	6	3	0.6	23
	KR 30 PP	87	KRE 30 PP	92.5	30	12	14	40	25	6	M12×1.5	13	6	3	0.6	23
	KRV 30	89	KRVE 30	94.5	30	12	14	40	25	6	M12×1.5	13	6	3	0.6	23
	KRV 30 PP	89	KRVE 30 PP	94.5	30	12	14	40	25	6	M12×1.5	13	6	3	0.6	23
32	KR 32	98	KRE 32	103.5	32	12	14	40	25	6	M12×1.5	13	6	3	0.6	23
	KR 32 PP	98	KRE 32 PP	103.5	32	12	14	40	25	6	M12×1.5		6	3	0.6	23
	KRV 32	100	KRVE 32	105.5	3	12	14	40	25	6	M12×1.5	13	6	3	0.6	23
	KRV 32 PP	100	KRVE 32 PP	105.5	32	12	14	40	25	6	M12×1.5	13	6	3	0.6	23
35	KR 35	169	KRE 35	181.5	35	16	18	52	32.5	6	M16×1.5	17	6	3	0.8	27
	KR 35 PP	169	KRE 35 PP	181.5	35	16	18	52	32.5	6	M16×1.5	17	6	3	0.8	27
	KRV 35	171	KRVE 35	183.5	35	16	18	52	32.5	6	M16×1.5	17	6	3	0.8	27
	KRV 35 PP	171	KRVE 35 PP	183.5	35	16	18	52	32.5	6	M16×1.5	17	6	3	0.8	27

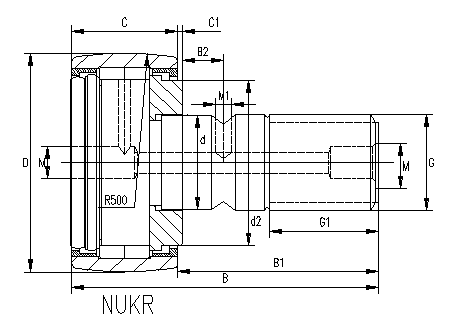

	NUKR 35	164	UNKRE 35	176.5	35	16	18	52	32.5	6	M16×1.5	17	6	3	0.8	21

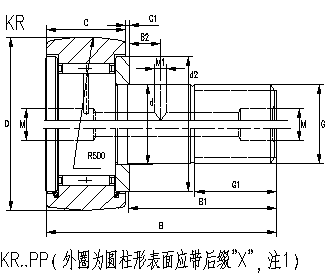

1）后綴“X”表示為圓柱形外表面，例如：KR 16 X。

2)當軸承外圈（有外圈柱表面）裝入具有一般配合的座孔中時，使用基本額定負荷Cr和Cor；當用支承作滾輪時，使用額定負荷Cw和Cow。

1）The suffix X indicates a cylindrical outside surface e.g.KR 16 X.

2)The basic load ratings C and C0 apply if the bearing outer ring(with cylindrical outside surface) is mounted in a housing bore with the normal rolling bearing fit; when used as a track roller,the load ratings Cw and Cow apply.

·曲線滾輪的尺寸公差和幾何精度符合國際、部標、行標公差等級C。

·CZT-曲線滾輪都是在填充潤滑脂后供應，使用的是高級鋰基脂，適合溫度為-30°C至+120°C。

·當裝配NF-曲線滾輪時必須注意螺栓與孔的配合，盡可能無空隙，對于配合孔所推薦公差H7（J7）。緊固螺母必須有防松措施。

·在裝配時，螺栓滾道上的油孔應當可能位于非負荷區中。

外形尺寸 Boundary Dimensions			螺母擰緊力矩Nut Tightening Torque MA	基本額定負荷注2 Basic Load Rating						極限轉速 Limiting Speed
偏心套 d1 h9	B3	e		動Cr Dynaminc	靜Cor Static	作為曲線滾輪		徑向負荷極限		脂潤滑注3 Grease
偏心套 d1 h9	B3	e		動Cr Dynaminc	靜Cor Static	動Cw	靜Cow	Fr perm	For perm	脂潤滑注3 Grease
mm			Nm	N		N		N		rpm
9	7	0.5	2.5	3650	3540	3020	3100	--	--	18000
9	7	0.5	2.5	3650	3540	3020	3100	--	--	12000
9	7	0.5	2.5	6000	8000	4610	6000	--	--	7200
9	7	0.5	2.5	6000	8000	4610	6000	--	--	7200
11	9	0.5	6.8	3820	4160	3220	3100	--	--	16000
11	9	0.5	6.8	3820	4160	3220	3100	--	--	11300
11	9	0.5	6.8	6300	9800	5000	6900	--	--	6000
11	9	0.5	6.8	6300	9800	5000	6900	--	--	6000
13	10	0.5	12.5	4770	5010	3450	4020	--	--	10000
13	10	0.5	12.5	4770	5010	3450	4020	--	--	9000
13	10	0.5	12.5	6200	9900	5300	7100	--	--	4500
13	10	0.5	12.5	6200	9900	5300	7100	--	--	4500
13	10	0.5	12.5	4100	5500	4100	5200	--	--	10000
13	10	0.5	12.5	4100	5500	4100	5200	--	--	9100
13	10	0.5	12.5	6600	9900	5320	8900	--	--	4300
13	10	0.5	12.5	6600	9900	5320	8900	--	--	4300
15	11	0.5	18.2	6140	7700	5820	6400	--	--	9000
15	11	0.5	18.2	6140	7700	5820	6400	--	--	6300
15	11	0.5	18.2	9200	10100	7500	10600	--	--	3200
15	11	0.5	18.2	9200	10100	7500	10600	--	--	3200
15	11	0.5	18.2	6100	8700	5100	7001	--	--	9000
15	11	0.5	18.2	6100	8700	5100	7001	--	--	6300
15	11	0.5	18.2	8220	12600	8000	11800	--	--	3220
15	11	0.5	18.2	8220	12600	8000	11800	--	--	3220
20	14	1	45.8	9900	15000	7900	10100	--	--	5800
20	14	1	45.8	9900	15000	7900	10100	--	--	5800
20	14	1	15.8	10300	24000	9800	16000	--	--	2800
20	14	1	45.8	10300	24000	9800	16000	--	--	2800
20	14	1	45.8	15100	19980	10120	16300	8300	16400	4230
22	16	1	68.7	9290	11400	8100	11500	--	--	4200
22	16	1	68.7	9290	11400	8100	11500	--	--	4200
22	16	1	68.7	11200	23500	10800	18500	--	--	2100
22	16	1	68.7	11200	23500	10800	18500	--	--	2100
22	16	1	68.7	13800	18000	12500	18800	13200	22800	4210
24	18	1	101	12500	22000	10500	20500	--	--	3900
24	18	1	101	12500	22000	10500	20500	--	--	3900
24	18	1	101	16000	41000	16600	32000	--	--	1800
24	18	1	101	16000	41000	16600	32000	--	--	1800
24	18	1	101	30200	40000	18900	28500	10500	30000	3200
24	18	1	101	10500	21000	10800	22500	--	--	3990
24	18	1	101	10500	21000	10800	22500	--	--	3990
24	18	1	101	22000	39000	10500	32100	--	--	1800
24	18	1	101	22000	39000	10500	38100	--	--	1800
24	18	1	205	37500	49300	15001	22503	10400	30500	1990
28	22	1	205	20500	33000	16500	31500	--	--	2100
28	22	1	205	20500	33000	16500	31500	--	--	2100
28	22	1	205	31700	61000	29600	56000	--	--	1300
28	22	1	205	31700	61000	29600	56000	--	--	1300
28	22	1	205	41000	59300	40500	51000	18800	39500	1300
28	22	1	205	41500	50300	25000	50890	--	--	2800
28	22	1	205	20500	50000	25000	50890	--	--	2800
28	22	1	205	31500	71000	27000	75000	--	--	1200
28	22	1	205	31500	71000	27000	75000	--	--	1200
28	22	1	351	45000	63000	35000	41000	23500	51000	1020
35	29	1.5	351	40800	75300	24500	57000	--	--	2030
35	29	1.5	351	40800	75300	24500	57000	--	--	2030
35	29	1.5	351	46000	102000	39900	100600	--	--	1000
35	29	1.5	351	46000	102000	39900	100600	--	--	1000
35	29	1.5	351	75000	103600	50200	71000	34900	72000	1200
35	29	1.5	351	38700	64300	29900	69000	--	--	1840
35	29	1.5	351	38700	64300	29900	69000	--	--	1840
35	29	1.5	351	38700	64300	29900	69000	--	--	1840
35	29	1.5	351	38700	64300	29900	69000	--	--	1840
35	29	1.5	351	48970	102300	38800	100000	--	--	1600
35	29	1.5	351	48970	102300	38800	100000	--	--	1600
35	29	1.5	351	75000	103300	51400	93000	58000	97000	1500

3）有潤滑的極限轉速增加約30％，密封情況例外。

4)油孔僅在螺栓擋邊端端面上。

3）Limiting speed for grease lubrication.For oil lubrication,the speed can be increased by approximately 30% except for sealed executions.

4)Lubrication hole is in the end face at the ribbed end of the stud only.

外徑 Outside Diameter	軸承型號與近似重量注1 Bearing Designation and mass approx				外形尺寸 Borndary Dimensions
外徑 Outside Diameter	無偏心罩殼Without Eccentric Collar	重量 Mass	帶偏心罩殼 With Ecctric Coollar	重量 Mass	D	d	C	B	B1	B2	G	G1	M	M1	C1	d2
mm	無偏心罩殼Without Eccentric Collar	g	帶偏心罩殼 With Ecctric Coollar	g	mm
40	KR 40	247	KRE 40	262.8	40	18	20	58	36.5	8	M18×1.5	19	6	3	0.8	32
	KR 40 PP	247	KRE 40 PP	262.8	40	18	20	58	36.5	8	M18×1.5	19	6	3	0.8	32
	KRV 40	249	KRVE 40	264.8	40	18	20	58	36.5	8	M18×1.5	19	6	3	0.8	32
	KRV 40 PP	249	KRVE 40 PP	264.8	40	18	20	58	36.5	8	M18×1.5	19	6	3	0.8	32
	NUKR 40	242	NUKPE 40	257.8	40	18	20	58	40.5	8	M18×1.5	19	6	3	0.8	23
47	KR 47	386	KRE 47	405.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KR 47 PP	386	KRE 47 PP	405.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 47	390	KRVE 47	409.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 47 PP	390	KRVE 47 PP	409.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	NUKR 47	380	NUKPE 47	399.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	27
52	KR 52	461	KRE 40	480.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KR 52 PP	461	KRE 52 PP	480.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 52	465	KRVE 52	484.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 52 PP	465	KRVE 52 PP	484.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	NUKR 52	450	NUKPE 52	469.5	52	20	24	66	49.5	9	M20×1.5	21	8	4	0.8	31
62	KR 62	790	KRE 62	818.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KR 62 PP	790	KRE 62 PP	818.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 62	802	KRVE 62	830.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 62 PP	802	KRVE 62 PP	830.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	NUKR 62	795	NUKPE 62	823.5	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	38
72	KR 72	1040	KRE 72	1068.2	72	24	29	80	49.5	11	M20×1.5	25	8	4	0.8	44
	KR 72 PP	1040	KRE 72 PP	1068.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 72	1045	KRVE 72	1073.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 72 PP	1045	KRVE 72 PP	1073.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	NUKR 72	1200	NUKPE 72	1038.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
80	KR 80	1550	KRE 80	1610	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KR 80 PP	1550	KRE 80 PP	1610	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 80	1561	KRVE 80	1621	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 80 PP	1561	KRVE 80 PP	1621	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	NUKR 80	1800	NUKPE 80	1600	80	30	35	100	63	15	M30×1.5	32	8	4	1	47
85	KR 85	1740	KRE 85	1800	85	30	35	100	63	15	M30×1.5	32	8	4	1	53
85	KR 85 PP	1740	KRE 85 PP	1800	85	30	35	100	63	15	M30×1.5	32	8	4	1	53
90	KR 90	1950	KRE 90	2010	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KR 90 PP	1950	KRE 90 PP	2010	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 90	1970	KRVE 90	2030	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 90 PP	1970	KRVE 90 PP	2030	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	NUKR 90	2300	NUKPE 90	2020	90	30	35	100	63	15	M30×1.5	32	8	4	1	47

1）后綴“X”表示為圓柱形外表面，例如：KR 16 X。

1）The suffix X indicates a cylindrical outside surface e.g.KR 16 X.
